أحزمة توقيت لخطوط تقطيع الألواح ووحدات التكديس بالتفريغ من شركة FAGOR ARRASATE - أحزمة ناقلة لألواح الألمنيوم الرقيقة
بالنسبة لخطوط قص الألواح حسب الطول ووحدات التكديس الفراغي من FAGOR ARRASATE، يُعدّ الحزام الناقل المتزامن المصنوع من البولي يوريثين الحراري (TPU) مع قلب داخلي من أسلاك فولاذية عالية المتانة وفتحات شفط فراغية مصممة خصيصًا، الخيار الأمثل. توفر هذه الأحزمة في آنٍ واحد نقلًا متزامنًا عالي الدقة وشفطًا بضغط سلبي، مما يمنع بشكل فعال عدم محاذاة الموضع وخدش سطح ألواح الألومنيوم أو الفولاذ المقاوم للصدأ الرقيقة أثناء عمليات التسوية والقص والنقل والتكديس الآلي.

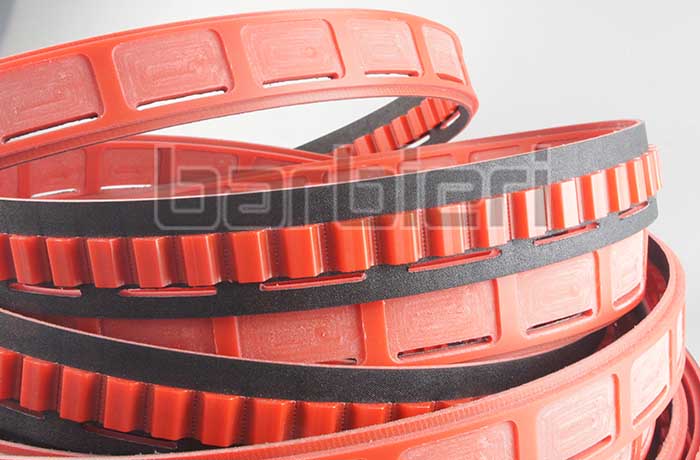

تُعدّ هذه السلسلة من أحزمة التوقيت ذات الشفط الفراغي، والمعالجة خصيصًا، حلاً دقيقًا للغاية للنقل المتزامن، ومصممة خصيصًا لخطوط تقطيع الألواح ووحدات التكديس الفراغي من FAGOR ARRASATE. تتكون هذه الأحزمة من قاعدة من البولي يوريثين الحراري (TPU) مع تقوية مدمجة بسلك فولاذي عالي المتانة، وتتميز بفتحات شفط فراغي مصنعة بدقة عالية. يضمن تصميم الأسنان المتزامن نقلًا وتحديدًا دقيقين للمواقع، بينما تستخدم فتحات الشفط الفراغي الضغط السلبي لتثبيت الصفائح المعدنية بإحكام في مكانها.
تُستخدم هذه الأحزمة بشكل أساسي في تسوية وقطع ونقل وتكديس صفائح الألمنيوم عالية الجودة والفولاذ المقاوم للصدأ الرقيقة بشكل آلي.
نظرة عامة على مواصفات المنتج
مواصفات المعلمات | تحديد |
اسم المنتج | حزام توقيت خط القطع حسب الطول من فاجور أراسيت؛ حزام مكدسات التفريغ من فاجور أراسيت |
المادة الأساسية | البولي يوريثان الحراري (TPU) |
التسليح الشدّي | قلب سلك فولاذي عالي القوة مدمج |
ملامح الأسنان | T10، AT20 (قابلة للتخصيص حسب الطلب) |
تكوين فتحة الشفط | مصمم حسب الرسومات الفنية |
طلاء جانب السن (PAZ) | طبقة نسيجية مركبة مقاومة للتآكل (تقلل الضوضاء وتآكل الأسنان) |
المعدات المتوافقة | خطوط قص الأقمشة حسب الطول من FAGOR ARRASATE، ووحدات التكديس بالتفريغ الهوائي |

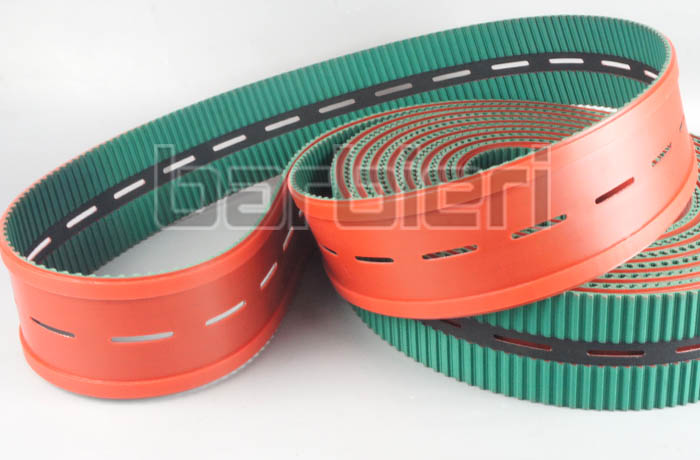

حزام التوقيت المقطوع حسب الطول من ماركة باربييري فاجور أراسيت؛ حزام التكديس الفراغي من فاجور أراسيت: وصف التركيب وعملية التصنيع
1. مادة أساسية من البولي يوريثان الحراري (TPU)
تم تصنيع جسم حزام التوقيت من مادة البولي يوريثين الحراري عالي الجودة (TPU).
يتميز البولي يوريثين الحراري (TPU) بمقاومته العالية للتآكل والزيوت والإجهاد، مما يجعله مثالياً للتشغيل المستمر لمدة 24 ساعة في البيئات الصناعية.
يستخدم سطح العمل مادة متخصصة مقاومة للتآكل مصممة لمنع الخدوش عند ملامستها للصفائح المعدنية.
2. قلب سلك فولاذي متكامل عالي القوة
يحتوي حزام التوقيت على عنصر شد مدمج مصنوع من سلك فولاذي عالي القوة.
يحد هذا القلب الفولاذي من استطالة الحزام - وهي مشكلة شائعة في الأحزمة ذات القلب المصنوع من النايلون أو البوليستر، والتي تميل إلى التمدد أثناء التشغيل الترددي عالي السرعة لفترات طويلة، مما يؤدي إلى فقدان الشد وعدم دقة وضع الصفيحة.
يضمن الهيكل ذو القلب الفولاذي دقة تحديد المواقع الفائقة وطويلة الأمد وعمر خدمة ممتد.
3. معالجة فتحة الشفط الفراغي
يتم تشكيل فتحات التفريغ بدقة في الحزام وفقًا للرسومات الفنية المقدمة لمعدات فاجور.
يتطابق نمط الثقوب بدقة مع حجرات التفريغ في الجهاز. يمر الضغط السلبي الناتج عن مضخة التفريغ عبر هذه الثقوب، مما يخلق قوة شفط منتظمة على سطح الحزام لتثبيت الصفائح المعدنية بإحكام في مكانها.
4. علاجات جانب السن والجانب الخلفي
طبقة النسيج الجانبية للأسنان: يتم استخدام نسيج نايلون مركب مقاوم للتآكل لتقليل الضوضاء أثناء تلامس الأسنان وتقليل التآكل على الأسنان.
طلاء مطاطي أحمر لسطح العمل: يزيد هذا من معامل الاحتكاك ويوفر واجهة اتصال ناعمة مع الصفائح المعدنية، مما يقلل من خطر خدوش السطح.
سيناريوهات التطبيق
نظام التغذية الناقلة لخطوط قطع الألياف حسب الطول (CTL) من شركة فاجور أراسيت
تُستخدم في أقسام تغذية الصفائح قبل وبعد محطة القص، حيث تقوم أحزمة متوازية متعددة بنقل صفائح الألومنيوم.

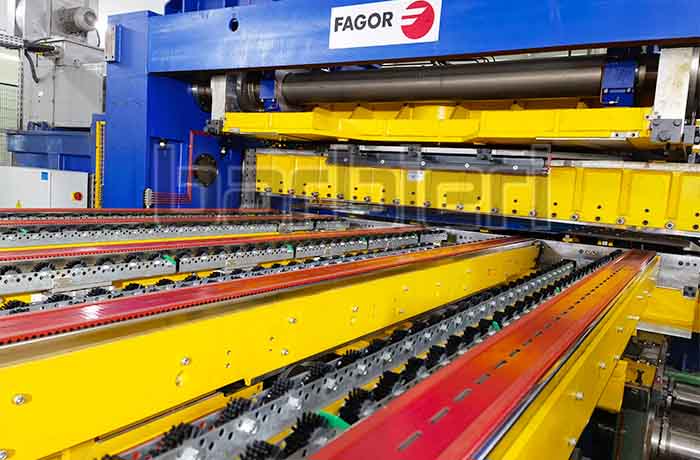

يمكن التحكم في كل قناة من قنوات الحزام بشكل مستقل، مما يسمح بفصل الصفائح وتحديد موضعها بدقة بناءً على طولها أثناء تغذيتها إلى وحدة القص الرئيسية. مكدس التفريغ الهوائي FAGOR ARRASATE
بعد تقطيعها، تستقر صفائح الألومنيوم على سير ناقل للتكديس بالتفريغ. تقوم مضخة تفريغ بتوليد ضغط سلبي عبر ثقوب في السير، مما يُمكّن من التقاط الصفائح ونقلها وتكديسها بشكل متداخل. وتؤثر دقة هذا التكديس بشكل مباشر على عمليات التعبئة والتغليف والنقل اللاحقة.
أنواع الأوراق المتوافقة
• ألواح الهيكل الخارجي للسيارات (مطلية أو ذات تشطيب لامع)
• صفائح من سبائك الألومنيوم المستخدمة في صناعة الطيران
• صفائح من الفولاذ المقاوم للصدأ ذات تشطيب مرآة أو زخارف
• صفائح معدنية أخرى غير مغناطيسية ذات متطلبات عالية لجودة السطح
المشاكل الشائعة
س1: تنحرف الصفائح عن مسارها بسبب عدم التزامن بين أحزمة النقل المتعددة.
يضمن تصميمنا المسنن المتزامن عالي الدقة أن تعمل جميع الأحزمة بسرعات متزامنة تمامًا، مما يمنع الانحراف الجانبي ويحافظ على تحديد المواقع بدقة أثناء النقل.
س2: تهتز الصفائح الرقيقة أثناء النقل عالي السرعة، مما يؤدي إلى حواف غير متساوية للأكوام.
تتعرض الصفائح الرقيقة للاهتزاز عند تغذيتها بسرعات عالية. يجمع نظامنا بين تصميم مسنن متزامن وشفط فراغي موحد على كامل السطح لتثبيت الصفائح بإحكام في مكانها، مما يقلل الاهتزاز ويضمن رصّها بشكل أنيق ومنظم.
س3: يؤدي تسرب الهواء عبر الأحزمة إلى استهلاك مفرط للطاقة في مضخة التفريغ وعدم كفاية الشفط.
قد تتسبب دقة التصنيع المتدنية لفتحات التفريغ في تسرب هواء غير ضروري. تعمل فتحات التفريغ المصنعة بدقة عالية من قبل شركة باربييري على تقليل التسرب، وخفض الحمل المستمر على مضخة التفريغ، والحفاظ على ضغط سلبي ثابت.
س4: هل يمكن تخصيص أنماط الثقوب والمسافات بينها وفقًا لرسومات معدات FAGOR؟
نعم. تقدم باربييري خدمة التخصيص بناءً على رسوماتك - يمكن تصنيع أنماط ثقوب التفريغ، وتباعد الثقوب، وعرض الحزام، وسمك طبقة المطاط الأحمر (الاحتكاك)، وطبقة السطح المركبة لتتناسب مع معايير معداتك المحددة.
س5: ما هي الصناعات التي تستخدم هذا النظام بشكل أساسي؟
الألومنيوم المستخدم في صناعة الطيران، وألواح الهيكل الخارجي للسيارات، والطاقة الجديدة، والمعدات الصناعية المتطورة، وصفائح الفولاذ المقاوم للصدأ المزخرفة.
صُممت هذه الأحزمة الناقلة ذات الشفط الفراغي من باربييري خصيصًا كبدائل لخطوط قطع الألواح المعدنية ووحدات التكديس الفراغي من فاجور أراساتي. بفضل قاعدتها المصنوعة من مادة TPU المدعمة بسلك فولاذي عالي المتانة، تضمن هذه الأحزمة دقة عالية في تحديد المواقع أثناء نقل الصفائح المعدنية. تُسهّل فتحات الشفط المُعالجة خصيصًا مناولة وتكديس الصفائح الرقيقة غير المغناطيسية، مثل الألومنيوم أو الفولاذ المقاوم للصدأ، عبر الشفط بالضغط السلبي. يتميز جانب الأسنان بطبقة من نسيج مركب مقاوم للتآكل، مما يقلل الضوضاء ويحد من تآكل الأسنان، بينما يستخدم سطح النقل مادة متخصصة مقاومة للتآكل لمنع خدش الصفائح شديدة اللمعان أثناء النقل.
